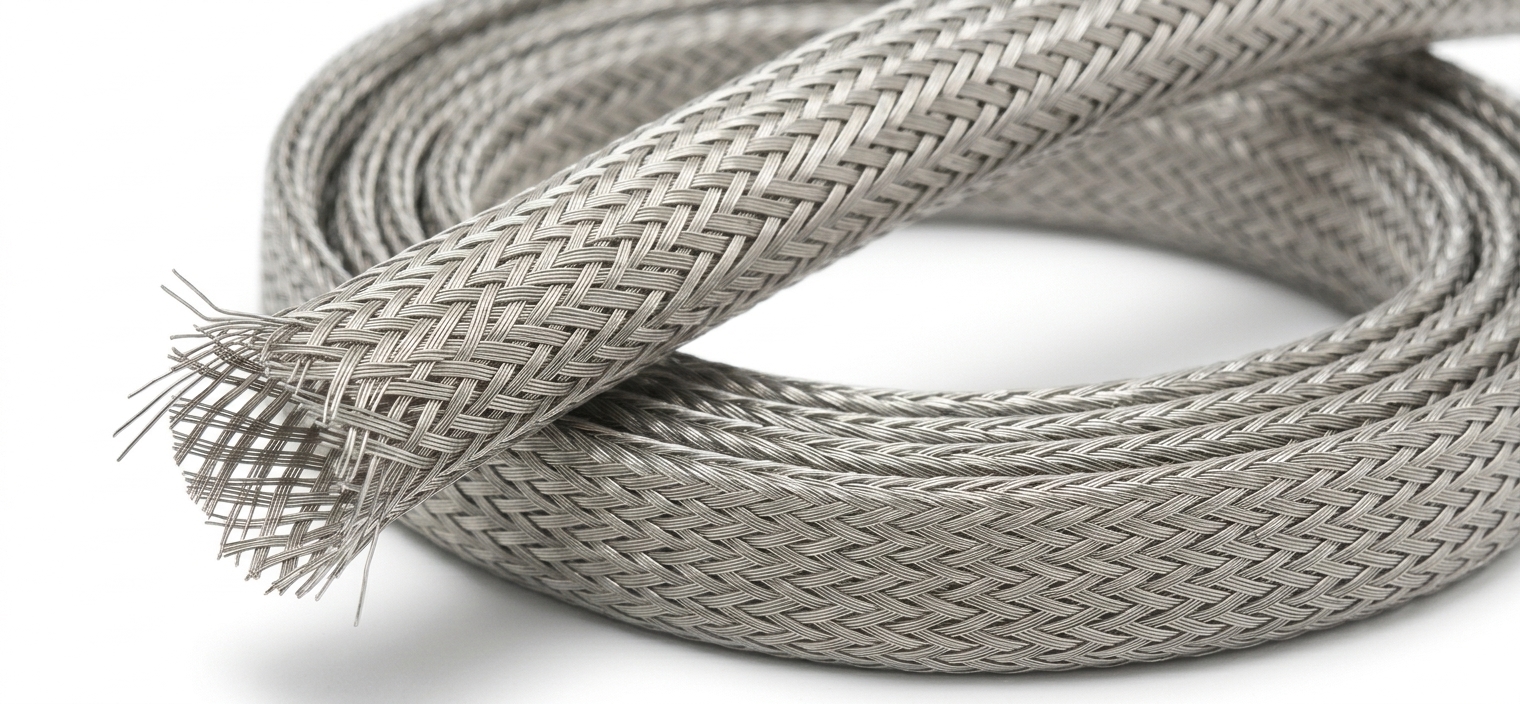

Плетёнка ПМЛ (плетёнка медная лужёная) — один из самых востребованных материалов для экранирования и заземления в кабельной и электротехнической отрасли. Она представляет собой гибкий «чулок», сплетённый из тонких медных проволок, покрытых оловянно-свинцовым припоем. Именно лужение защищает медь от окисления, продлевая срок службы изделия, а плетёная структура обеспечивает высокую гибкость и удобство монтажа.
Плетёнка ПМЛ выпускается в двух вариантах — У3 и Т2, которые различаются по условиям эксплуатации:
-
ПМЛ У3 — климатическое исполнение «умеренный климат» (по ГОСТ 15150): рассчитана на эксплуатацию в закрытых помещениях без искусственного регулирования климата, допускает умеренную влажность.
-
ПМЛ Т2 — исполнение «тропический климат»: устойчива к высокой влажности, конденсату, перепадам температур; часто имеет более стойкое лужение (например, оловом либо припоем ПОС), чтобы лучше сопротивляться коррозии в тяжёлых условиях.
Если объект находится в помещении с нормальной влажностью (офис, сухой цех, щитовая), чаще выбирают ПМЛ У3: это экономичнее и достаточно надёжно.
Если же оборудование размещают на улице, во влажном подвале либо в регионах с тропическим или морским климатом, предпочтительнее ПМЛ Т2 — она устойчивее к сырости и температурным колебаниям.
Одна из самых частых ошибок при заказе — неверный подбор по диаметру. Если взять слишком маленькую плетёнку, оплётка не налезет или будет сильно натянута: контакт ухудшится, экранирующие свойства снизятся, а срок службы резко сократится. Если взять с большим запасом — плетёнка будет провисать, плохо прилегать к кабелю, а в подвижных соединениях быстро износится. В этой статье — как быстро и правильно подобрать ПМЛ, какие маркоразмеры брать под конкретный диаметр, где применяется эта плетёнка и как не ошибиться в заявке.
Где применяется плетёнка ПМЛ
Сфера применения ПМЛ не ограничивается одним лишь экранированием, хотя это и остаётся её главной задачей. Благодаря сочетанию гибкости, электропроводности и стойкости к внешним воздействиям, плетёнка используется в нескольких ключевых направлениях:
-
Экранирование проводов, кабелей и жгутов. Это основное назначение ПМЛ. Плетёнка надевается поверх кабельной сборки и защищает её от внешних электромагнитных наводок и излучений, повышая устойчивость системы к шумам и помехам. Особенно важно это для сигнальных, контрольных и измерительных цепей, где малейшие помехи могут исказить передачу данных.
-
Заземление оборудования и токоведущих частей. Плетёнка ПМЛ широко применяется для заземления различных приборов, электрощитового оборудования и токоведущих частей, обеспечивая безопасность эксплуатации. Гибкость плетёнки позволяет прокладывать заземляющие перемычки в стеснённых условиях шкафов и сборок.
-
Заземление оболочек и брони в кабельных муфтах. На этом применении стоит остановиться отдельно. Шины заземления ПМЛ используются для вывода заземления оболочек и брони в концевых кабельных муфтах, а также для формирования провода-перемычки в соединительных муфтах. Для бронированных кабелей, широко применяемых при подземной прокладке, такое заземление необходимо для выравнивания потенциала брони, устранения блуждающих токов и улучшения грозозащитных характеристик линии.
-
Гибкая плетёная шина. ПМЛ может использоваться как альтернатива жёстким шинам в тех случаях, когда требуется подвижное или виброустойчивое соединение. Плетёная конструкция обеспечивает повышенную гибкость и удобство монтажа в ограниченном пространстве.
-
Вспомогательные и ремонтные операции. В радиолюбительской и ремонтной практике плетёнку иногда применяют как недорогую оплётку для выпайки — она хорошо впитывает припой и помогает демонтировать компоненты с плат.
-
Специальные условия эксплуатации. Плетёнки ПМЛ находят применение в авиационной технике (в том числе для экранирования проводов авиационных двигателей), а также в других областях, где требуется стойкость к широкому диапазону температур — от минус 60 °С до плюс 200 °С (для отдельных исполнений). Стандартный температурный диапазон большинства серийных ПМЛ составляет от -196 °С до +150 °С.
Таким образом, ПМЛ — это не просто «оплётка для кабеля», а многофункциональный элемент, от которого зависит и помехоустойчивость системы, и её электробезопасность.
Что означают цифры в маркировке ПМЛ
Маркировка ПМЛ вида «А×В» — это диапазон диаметров кабеля, на который рассчитана оплётка:
-
А — минимальный диаметр кабеля (в мм), на который можно натянуть плетёнку без чрезмерного растяжения.
-
В — максимальный диаметр кабеля, при котором плетёнка плотно прилегает и не провисает.
Например, ПМЛ 3×6 подходит для кабелей диаметром от 3 до 6 мм. При этом оптимальная посадка — когда диаметр кабеля ближе к середине диапазона: для ПМЛ 3×6 лучше всего 4–5 мм. Такой подход обеспечивает и надёжный контакт, и отсутствие излишнего натяжения.
Таблица подбора ПМЛ под диаметр кабеля
Ниже — самые ходовые маркоразмеры и под какие диаметры их стоит брать.
| ПМЛ | Диапазон диаметров кабеля (мм) | Оптимальный диаметр (мм) | Где чаще применяется |
|---|---|---|---|
| ПМЛ 2×4 | 2–4 | 3 | Тонкие сигнальные кабели, слаботочные жгуты |
| ПМЛ 3×6 | 3–6 | 4–5 | Сигнальные и контрольные кабели, перемычки в шкафах |
| ПМЛ 4×5 | 4–5 | 4,5 | Кабели средних сечений, компактные узлы |
| ПМЛ 6×10 | 6–10 | 7–8 | Силовые и контрольные кабели, средние жгуты |
| ПМЛ 10×16 | 10–16 | 12–14 | Крупные силовые кабели, заземляющие перемычки |
| ПМЛ 16×24 | 16–24 | 18–20 | Толстые силовые кабели, шинопроводы, крупные перемычки |
| ПМЛ 24×30 | 24–30 | 25–27 | Очень толстые кабели и жгуты, промышленные соединения |
| ПМЛ 30×40 | 30–40 | 32–36 | Крупногабаритные объекты, силовые сборки |
| ПМЛ 40×55 | 40–55 | 42–50 | Особо крупные сечения, заземление крупных конструкций |
Важно: таблица — ориентир. Окончательный подбор всегда зависит от условий монтажа: нужна ли петля, как будет крепиться плетёнка, требуется ли запас на натяжение, будет ли соединение подвижным или стационарным.
Простой расчёт: как определить нужный размер
Алгоритм подбора:
-
Измерьте наружный диаметр кабеля (по оболочке). Если кабель в гофре или в жгуте — берите диаметр всей сборки, а не отдельной жилы.
-
Добавьте небольшой запас на монтаж. Для большинства случаев достаточно +10–15% к диаметру, чтобы плетёнка надевалась без сильного растяжения. Например, для кабеля 5 мм ориентируйтесь на диапазон, где 5 мм попадает ближе к середине, а не к верхней границе.
-
Выберите ПМЛ по таблице так, чтобы диаметр кабеля был внутри диапазона А×В и ближе к его середине.
-
Проверьте условия эксплуатации. Если соединение подвижное или вибрационное — лучше взять на размер больше и обеспечить плотный контакт за счёт крепления, а не натяжения. Для стационарных условий можно ориентироваться на середину диапазона.
Примеры расчёта
Задача: экранировать силовой кабель с наружным диаметром 7 мм.
Решение:
-
Диаметр 7 мм попадает в диапазон ПМЛ 6×10 (6–10 мм).
-
Середина диапазона — 8 мм, значит, 7 мм — хороший вариант.
-
Для запаса на петлю и крепление можно оставить ПМЛ 6×10; если кабель будет в подвижном соединении — рассмотреть ПМЛ 10×16.
Задача: экранировать силовой кабель с наружным диаметром 13 мм.
Решение:
-
ПМЛ 6×10 уже мала (максимум 10 мм).
-
Подходит ПМЛ 10×16 (10–16 мм), 13 мм — почти середина диапазона. Это оптимальный выбор.
Частые ошибки при подборе
-
«Возьму побольше, чтобы точно налезло». Из-за провисания контакт становится нестабильным, возрастает переходное сопротивление, плетёнка быстрее окисляется и изнашивается. Особенно критично это для заземляющих перемычек, где от качества контакта зависит безопасность.
-
«Натяну впритык, она растянется». При сильном растяжении уменьшается плотность оплётки, падает экранирующая способность, срок службы резко сокращается.
-
Не учитывают жгут или гофру. Если кабель в сборке, ориентироваться нужно на общий диаметр, а не на сам кабель.
-
Игнорируют условия монтажа. Для подвижных соединений и вибраций запас по диаметру и правильное крепление важнее, чем «плотная посадка».
Практические советы по монтажу и заказу
Всегда указывайте в заявке: диаметр кабеля/жгута, условия (подвижное/стационарное соединение), длину, климатическое исполнение (Т2 или У3), тип крепления. Если плетёнка приобретается для заземления в кабельной муфте, уточните диаметр оболочки или брони — от этого зависит выбор размера.
Минимальный заказ. у большинства поставщиков ПМЛ продаётся кратно бухтам или с минимальным метражом (часто от 5–10 м). Планируйте запас на петли и брак.
Крепление. даже идеально подобранная ПМЛ не даст хорошего контакта без правильного крепления: пайка, обжим, хомуты — выбирайте под задачу. Для заземляющих шин ПМЛ часто предусмотрены готовые наконечники с отверстиями под болт.
Подберём ПМЛ и рассчитаем стоимость
Не уверены в подборе? Обращайтесь в нашу компанию «Промкабельсвязь»: укажите диаметр кабеля, условия эксплуатации и нужную длину — наш инженер подберёт оптимальный маркоразмер, учтёт запас на монтаж и подготовит КП с ценами и сроками поставки. Либо просто оставьте заявку на расчёт партии — поможем избежать ошибок и сэкономить время.
Статья проверена техническим специалистом Федосовым А.А.
